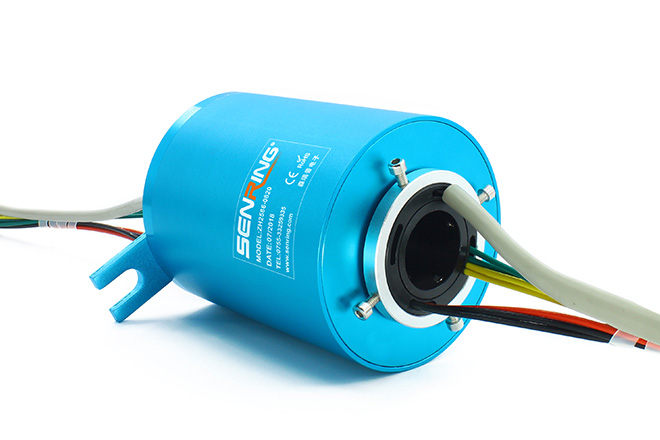

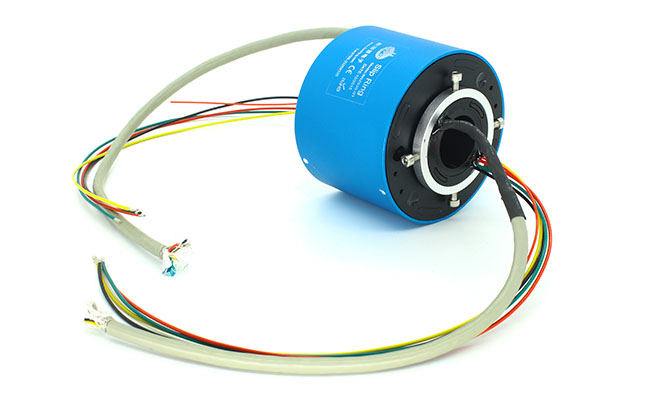

伺服電機編碼器滑環
森瑞普Z系列伺服電機編碼器滑環是專門為伺服電機和伺服電機編碼器研發的滑環裝置，主要用于給伺服電機供電，并傳輸編碼器信號。內部走線和特殊屏蔽模塊設計，杜絕編碼器報錯誤碼，丟步率小于萬分之二。十多年來，森瑞普電子已累計為西門子、安川、東元、松下以及更多國內外伺服電機產品設計和研發了各種規格的滑環，從未出現報警，停機等情況。目前已形成ZM056、ZM099、ZH30119，ZH70158多個成熟產品系列，標準化產品，適合市面上絕大部分主流伺服電機產品。如需要支持更多伺服電機數量，或?qū)h(huán)尺寸、孔徑、轉速有特殊要求，可聯系森瑞普進行產品定制。
- 特點
- 有轉子法蘭安裝與通孔安裝兩種方式可選擇；
- 主要給安川、西門子等伺服電機、編碼器等自動化控制系統設計；
- 可混合其它開關信號和功率線.如Profibus,Profinet...
- 內部走線和特殊屏蔽模塊設計，杜絕編碼器報錯誤碼，丟步率小于萬分之二；
- 金-金接觸，可靠性極高，多年西門子/海德漢大型控制系統使用經驗。
| 型號# | 內徑 | 外徑 | 伺服電機數量 | 最大線路數 | |
| ZM056 |  |
實心無孔 | 56mm | 1~4臺 | 24路 |
| ZM099 | |
實心無孔 | 99mm | 1~8臺 | 120路 |
| ZH30119 | |
30mm | 119mm | 1~8臺 | 96路 |
| ZH70158 | |
70mm | 158mm | 1~6臺 | 72路 |
*如果沒有找到適合您的產品型號， 需要定制滑環或者索求方案，請聯系森瑞普技術人員。
| Z | - | 外形尺寸 | - | 伺服電機數量 | - | 功率數量 | - | 信號路數 | - | 產品等級代號 |
M056：M表示滑環實心無孔，
056表示外徑56mm
H30119： H表示滑環中間通孔
30119：表示孔徑30mm、外徑119mm
01:1臺伺服電機（包換2根電纜，一根為4芯10A；另一根為6芯屏蔽編碼器電纜）
02: 2臺： 03： 3臺，以此類推
0610：6路，每路10A電流
1230：12路，每路30A電流
06S：06代表6路，S代表信號線
12S：12代表12路，S代表信號線
C：通用機(默認為通用級)
D：工業級
H：最高端
ZM056-01-0610:1臺伺服電機編碼器滑環，另外還有6路10A電流功率線，實心無孔，外徑56mm
ZH30119-04-1210-12S:4臺伺服電機編碼器滑環，另外還有12路10A電流功率線，12路信號線，孔徑30mm，外徑119mm
注:N個10A電流環并起來可作為1路N*10A電流使用：比如：2環10A并起來可作為1路20A使用
| 環碼 | 色碼 | 環碼 | 色碼 |
| 1 | 黑 | 13 | 白黑 |
| 2 | 褐 | 14 | 白褐 |
| 3 | 紅 | 15 | 白紅 |
| 4 | 橙 | 16 | 白橙 |
| 5 | 黃 | 17 | 白黃 |
| 6 | 綠 | 18 | 白綠 |
| 7 | 藍 | 19 | 白藍 |
| 8 | 紫 | 20 | 白紫 |
| 9 | 灰 | 21 | 白灰 |
| 10 | 白 | 22 | 黑紅 |
| 11 | 粉紅 | 23 | 黑褐 |
| 12 | 淺藍 | 24 | 透明 |
