F038系列防塵防水滑環引電器

防護等級：IP68，實心無孔，外徑38mm

森瑞普F038系列防水滑環，滑環外徑38mm，防水等級可達IP68，可用于海底300米以?xún)?nèi)360度旋轉導電和傳輸各種信號。外殼采用不銹鋼材料，耐腐蝕、耐酸堿，可在各種惡劣的環境中穩定工作，專門用于專門船舶、油井、潛水器等設備中導電或傳輸視頻及各種控制信號。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 防水等級為IP68，可用于水下300米處穩定工作；; 滑環外徑38mm，長度113~116mm；; 支持2~56路2A~50A電流/信號；; 外殼采用不銹鋼材料，耐腐蝕、耐酸堿，可在各種惡劣的環境中穩定工作；

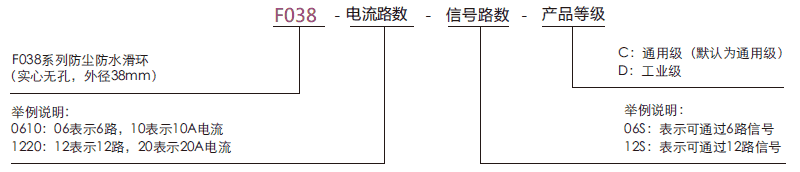

訂購型號說明

f038F038系列防塵防水滑環引電器系列滑環特點

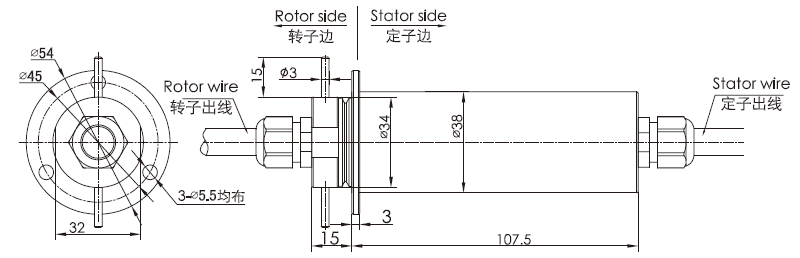

外形圖紙

標準型號列表

型號	電流/信號通路數				長度 L(mm)
型號	2A	5A	10A	20A	長度 L(mm)
F038-0430	0	0	4	0	107.5
F038-0620	0	6	0	0	107.5
F038-0250	0	0	0	2	107.5
F038-36S	36	0	0	0	107.5
F038-56S	56	0	0	0	107.5

*注：N個10A電流環并起來可作為1路N*10A電流環使用，以此類推，比如: 2環10A并起來做作為1路20A使用。如需定制以太網和功率/信號通路數，或混合其他信號，請聯系森瑞普銷售人員。

f038系列滑環技術規格參數

機械技術指標
參數	數值
額定轉速	參考產品選型等級
工作溫度	-40℃∼85℃
防護等級	IP68
接觸材料	參考產品選型等級
殼體材料	不銹鋼
材料	RoHS 認證

電氣技術指標
參數	數值
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥500MΩ/500VDC	≥500MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG28#鍍銀鐵氟龍
導線長度	標準長度300mm（可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
CE 認證	是

f038產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	100RPM	1000萬轉	貴金屬
D（工業級）	200RPM	3000萬轉	鍍金-鍍金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
