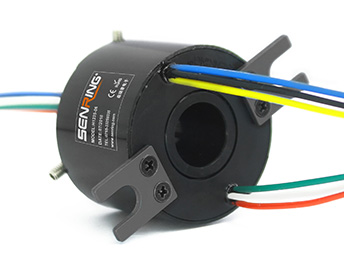

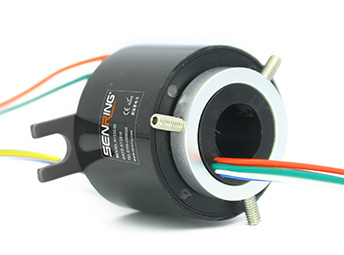

H1235系列微型過孔滑環

孔徑：12mm ，外徑：35mm

森瑞普H1235系列是一款微型孔徑過孔導電滑環，過孔直徑12mm(適用任何孔徑≤12mm的旋轉裝置)，外徑為 35mm。H1235系列是一個小孔徑小電流微型整體式結構的精密導電滑環，可以穩定傳輸5A電流（倍率*5A）或信號，可用于管道攝像機（管道攝像機器人）、水下監控攝像機、管道探測器、工業內窺鏡、ccd視覺檢測設備、智能裝備機器視覺系統、智能裝備機器視覺系統、貼標機、智能點膠機、手機貼膜機、自動化組裝機、自動包封機、旋轉LED燈、拆解機、自動插pin機、牙簽自動包裝機、全自動糊盒機、實驗設備、生物檢測儀

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 支持每路信號(5A)、電流（5A，可選做倍率*5A，如10A/每路）；; 最高轉速：通用級250RPM，工業級600RPM，高端級1000RPM；; 標準型號支持2~12路（每路5A）電流；; 接觸材料采用貴金屬+超硬鍍金處理；; 電阻波動小，接觸電阻小，保證優良的傳輸性能。

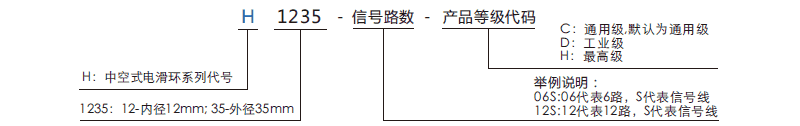

訂購型號說明

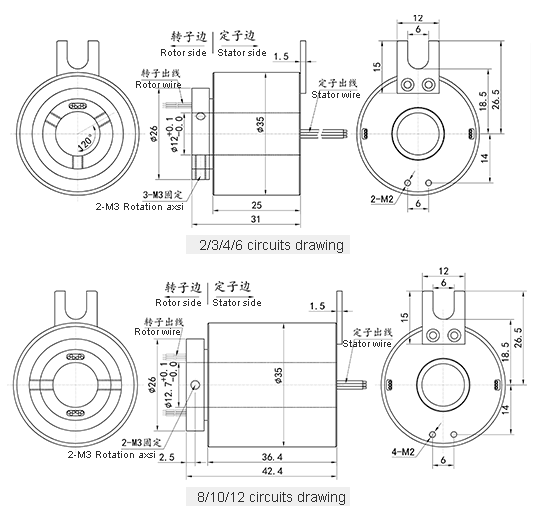

外形圖紙

標準型號列表

型號	線路數（信號或0-5A）	長度L(mm)
H1235-0205	2	25
H1235-0305	3	25
H1235-0405	4	25
H1235-0605	6	25
H1235-0805	8	36.4
H1235-1005	10	36.4
H1235-1205	12	36.4

*注：N個5A電流環并起來可做1路N*5A電流使用，比如：2環5A并起來可做1路10A使用；

h1235系列滑環技術規格參數

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.05N.m+0.02N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥500MΩ/500VDC	≥500MΩ/500VDC
導線規格	AWG22#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

h1235產品等級

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
