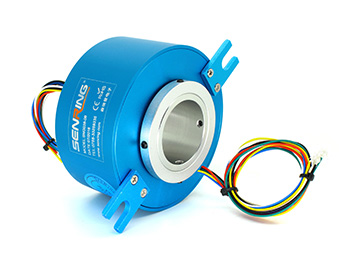

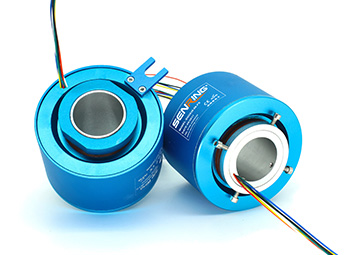

G038系列超高速導電滑環（最高轉速：5000轉/分鐘）

孔徑38.1mm，6~12路5A電流

森瑞普G038-12系列高速集電環的最高轉速可達5000轉每分鐘，屬于空心軸高速滑環的一種。G038-12系列高轉速集流環的過孔直徑38.1mm，外徑99mm，結構緊湊，重量輕，防護等級高，采用特殊高溫合金和復合材料，確?；h(huán)能夠長時間不間斷的高速旋轉而無需冷卻。主要應用于實驗室及各種檢測裝置等需要高速旋轉傳輸信號的裝置中導電和傳輸數據信號和控制信號。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 最高轉速：5000轉/分鐘；; 穩定傳輸12路5A信號；; 孔徑：38.1mm,外徑：99mm；; 采用高溫合金和復合材料，無需冷卻；; 一體化結構設計，安裝方便，同心度高；; 典型應用：實驗室及各種檢測裝置等需要高速旋轉傳輸信號的裝置；

訂購型號說明

g038G038系列超高速導電滑環（最高轉速：5000轉/分鐘）系列滑環特點

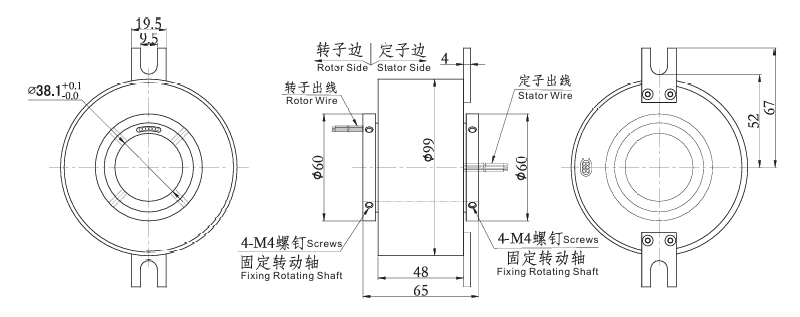

外形圖紙

標準型號列表

型號	電流路數(10A	長度 L(mm)
G038-06	6	65
G038-12	12	89

g038系列滑環技術規格參數

機械技術指標
參數	數值
額定轉速	5000RPM
工作溫度	-30℃∼80℃
工作濕度	0~85%RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.05N.m；+0.02N.m/6路
防護等級	IP51

電氣技術指標
參數	數值
額定電壓	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC
導線規格	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm（可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
認證	RoHS、CE
