產品特點

標準USB公母插口接頭，也可定制接頭；

穩定傳輸3路USB2.0信號；

可混合傳輸1~34路功率/電流/信號；

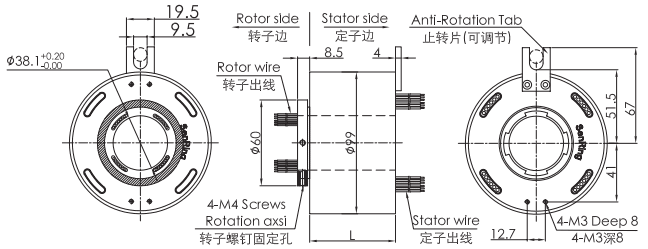

滑環孔徑：38.1mm，外徑：99mm；

可混合導電并傳輸IEEE 1394、以太網、USB2.0等多種信號；

可與電流通道或者氣液旋轉接頭共同工作；

型號	信號/電流通路數			USB2.0通道數	長度L(mm)
	0~2A	功率（10A）	功率（20A）
UH3899-02-04S	4	2	0	2	72
UH3899-02-0410	0	4	0	2	72
UH3899-02-0420	0	0	0	2	72
UH3899-02-1010	0	10	0	2	96
UH3899-02-10S	10	0	0	2	96
UH3899-02-0210-08S	8	2	0	2	96
UH3899-02-0610-04S	4	6	0	2	96
UH3899-02-1610	0	16	0	2	120
UH3899-02-16S	16	0	0	2	120
UH3899-02-22S	22	0	0	2	144
UH3899-02-34S	34	0	0	2	192

*注：N個10A電流環并起來可作為1路N*10A電流環使用，以此類推，比如: 2環10A并起來做作為1路20A使用。如需定制USB和功率/信號通路數，或混合其他信號，請聯系森瑞普銷售人員。

USB路數	1路USB2.0線
機械技術指標
參數	數值
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品選型等級
殼體材料	鋁合金
轉動扭矩	0.1N.m(+0.03N.m/6路)
材料	RoHS 認證

接頭類型	兩端USB2.0公頭(可選母頭)
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm（可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
CE 認證	是

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
