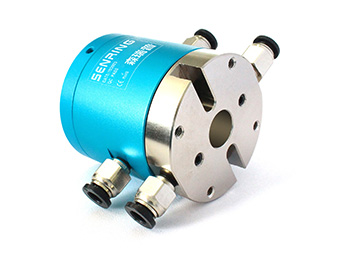

3142004系列純氣動旋轉接頭
2進2出，可定制氣+電組合， 牙 M5 ，支持4~6mm
森瑞普3142004系列純氣動旋轉接頭是一個2通路的導氣旋轉接頭，可360度旋轉導氣，包括壓縮空氣、蒸汽、真空等多種氣體介質。支持4mm、6mm、多種氣管。3402系列2通路電氣回轉接頭不僅可以導氣體，還可以混合傳輸2A~800A各種電流。具有體積小、重量輕、扭矩小等優點。
- 產品特點
- 可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；
- 能通過的介質有: 壓縮空氣、氬氣、化學混合氣體、冷卻水、飲料等。
訂購型號說明

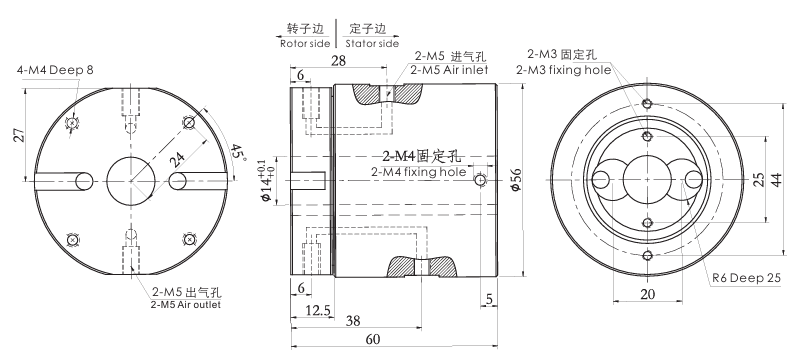

外形圖紙
標準型號列表
| 型號 | 氣管數量 | 接口尺寸 | 可適應氣管 |
| 3142004 | 2進2出 | M5 | 4∼6mm |
3142004系列滑環技術規格參數
| 參 數 | 數值 |
| 氣管數量 | 2進2出 |
| 氣管大小 | 4~6mm氣管 M5牙 |
| 最大壓力 | 正壓：1Mpa,真空：-90kPa |
| 扭矩 | ＞0.96N.m（參考值，不同轉速環境，會有變化） |
| 工作壽命 | 2000萬轉（參考值，視工作環境而定） |
| 最高轉速 | 連續旋轉250轉/分鐘，間歇旋轉1000轉/分鐘 |
| 工作溫度 | -30℃~80℃ |
| 工作濕度 | 0~85% RH |
| 主要材質 | 鋁合金 |
| 防護等級 | IP51 |
3142004產品等級
| 產品等級代號 | 最高轉速 | 工作壽命 | 型號舉例 |
| C（通用級） | 連續200RPM，間歇1000RPM | 1000萬轉 | 3142004-C |
| D（工業級，默認不寫） | 連續250RPM，間歇1500RPM | 2000萬轉 | 3142004 或者 3142004-D |
