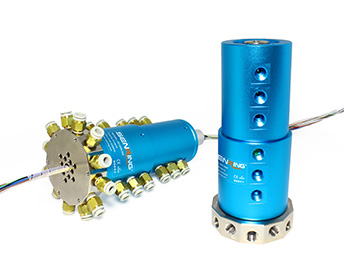

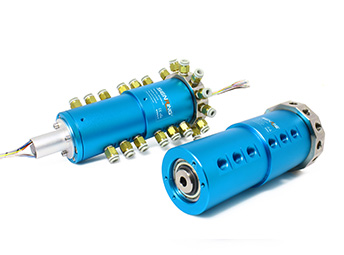

3012006系列多通路旋轉氣動接頭

12進12出，氣+電旋轉接頭，G1/8"接頭，6～8mm大小管徑

森瑞普3008系列氣多通路旋轉氣動接頭是一個8通路氣動接頭，可360度高速旋轉傳輸8路氣液介質，包括壓縮空氣、蒸汽、真空等多種氣體和液體介質。支持4mm、6mm、8mm、10mm、12mm多種氣管。3008系列電氣旋轉接頭不僅可以傳輸氣液體，還可以混合傳輸2A~800A各種電流。具有體積小、重量輕、扭矩小、多個氣通路互不干擾等優點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 多通路旋轉氣動接頭，支持12路4和6mm氣管單獨傳輸；; 可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；; 標準為法蘭安裝形式，可定制空心軸安裝；; 能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。

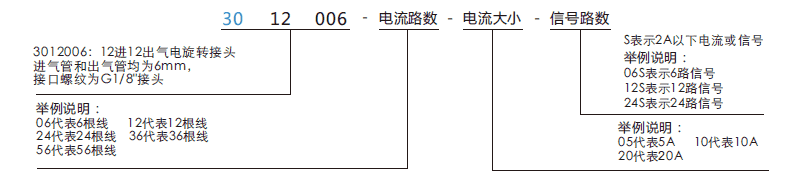

訂購型號說明

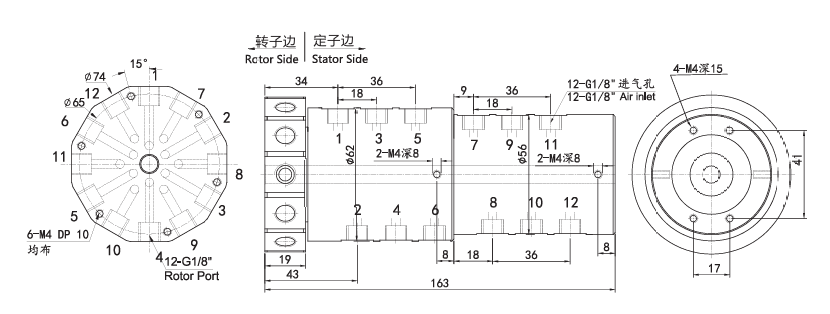

外形圖紙

標準型號列表

型號	氣管數量	接口尺寸	可適應氣管
3012006	12進12出	G1/8"	6∼8mm

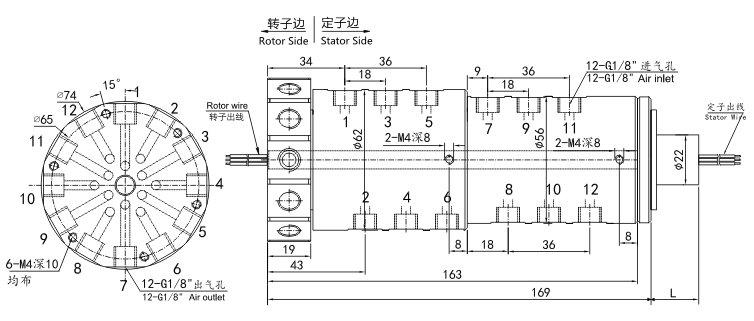

外形圖紙

標準型號列表

型號	氣管數量	接口尺寸	可適應氣管	信號(2A)路數	L長度
3012006-06S	12進12出	G1/8"	6∼8mm	6	14
3012006-12S	12進12出	G1/8"	6∼8mm	12	21
3012006-24S	12進12出	G1/8"	6∼8mm	24	35
3012006-36S	12進12出	G1/8"	6∼8mm	36	50
3012006-56S	12進12出	G1/8"	6∼8mm	56	81

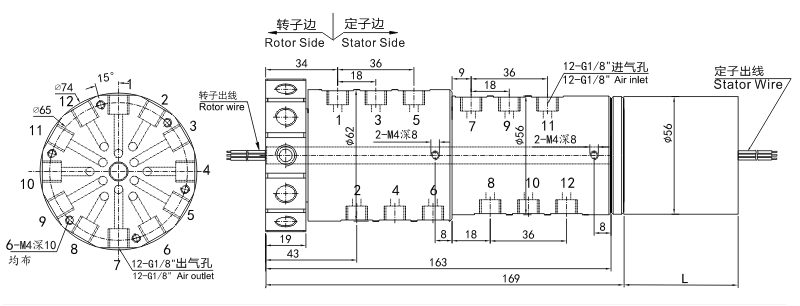

外形圖紙

標準型號列表

型號	氣管數量	接口尺寸	可適應氣管	電流(10A)路數	信號(5A)路數	L長度
3012006-0605	12進12出	G1/8"	6∼8mm	0	6	38
3012006-0610	12進12出	G1/8"	6∼8mm	6	0	38
3012006-1205	12進12出	G1/8"	6∼8mm	0	12	55
3012006-0610-0605	12進12出	G1/8"	6∼8mm	6	6	55
3012006-1210	12進12出	G1/8"	6∼8mm	12	0	55
3012006-0610-1205	12進12出	G1/8"	6∼8mm	6	12	71.5
3012006-1210-0605	12進12出	G1/8"	6∼8mm	12	6	71.5
3012006-1805	12進12出	G1/8"	6∼8mm	0	18	71.5
3012006-1810	12進12出	G1/8"	6∼8mm	18	0	71.5
3012006-0610-1805	12進12出	G1/8"	6∼8mm	6	18	88.5
3012006-2405	12進12出	G1/8"	6∼8mm	0	24	88.5
3012006-3005	12進12出	G1/8"	6∼8mm	0	30	105
3012006-3605	12進12出	G1/8"	6∼8mm	0	36	122

3012006系列滑環技術規格參數

氣管數量	12進12出
氣管大小	G1/8"牙支持（6∼8mm氣管）
機械技術指標
參數	數值
工作壽命	參考產品等級表
最高轉速	參考產品等級表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	貴金屬接觸
殼體材料	鋁合金

最大壓力	正壓：1Mpa，真空：-90kPa
扭矩	＞1.61N.m（參考值，不同轉速環境，會有變化）
電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥300MΩ/300VDC	≥300MΩ/300VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度250mm（可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω
防護等級	IP51

3012006產品等級

產品等級代號	最高轉速	工作壽命	型號舉例
C（通用級）	連續200RPM，間歇1000RPM	1000萬轉	3012006-C
D（工業級，默認不寫）	連續250RPM，間歇1500RPM	2000萬轉	3012006 或者 3012006-D

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
