同軸射頻旋轉關節選型手冊
高清微波射頻旋轉關節選型手冊(高頻與電一體滑環技術資料)
文件大?。?797Kb文件格式：PDF頁數：共20頁
語言：中文瀏覽人數：1243應用：衛星天線、雷達等
更新時間：2018/08/17 17:26信號種類：同軸信號（射頻、高頻、微波）等
內容簡介：
森瑞普HF系列高清微波射頻同軸旋轉關節不僅可以360度旋轉傳輸DC~18GHz同軸高頻信號，還可以混合電流或其它信號一起傳輸。有單獨傳輸射頻信號，也有射頻與電一體的。森瑞普射頻旋轉關節根據頻率不同，有DC~3GHz，也有DC~18GHz，更高要求的可以選DC~50GHz規格。除了單通道射頻，也有雙通道（目前最多支持2個通道），可選法蘭安裝，如需定制，請聯系森瑞普銷售或技術人員。
高清微波射頻旋轉關節型號列表
| 型號 | 射頻通道數 | 頻率范圍 | 主體外徑 | 可混合電線路數 | 接口類型 | |
| HF0103-07 |  |
1通道 | DC~3GHz | 7mm | 0 | 電纜RG405可配SMA、MCX、BNC等接頭 |
| HF0103-22 | |
1通道 | DC~3GHz | 22mm | 1~12 | |
| HF0103-32 | |
1通道 | DC~3GHz | 32.8mm | 13~24 | |
| HF0118-12 | |
1通道 | DC~18GHz | 12.7mm | 0 | 兩端SMA-K |
| HF0118-32 | |
1通道 | DC~18GHz | 32.8mm | 1~24 | |
| HF0118-56 | |
1通道 | DC~18GHz | 56mm | 1~48 | |
| HF0118-86 | |
1通道 | DC~18GHz | 86mm | 1~96 | |
| HF0150-12 | |
1通道 | DC~50GHz | 12.7mm | 0 | 兩端2.4（K)-F |
| HF0150-56 | |
1通道 | DC~50GHz | 56mm | 1~48 | |
| HF0218-31 | |
2通道 | 通道1: DC~18GHz 通道2: DC~4.5GHz |
31.8mm | 0 | 兩端SMA-K |
| HF0218-64 | |
2通道 | 通道1: DC~18GHz 通道2: DC~4.5GHz |
64mm | 1~24 |
森瑞普部分射頻同軸旋轉關節（高頻微波滑環）展示：

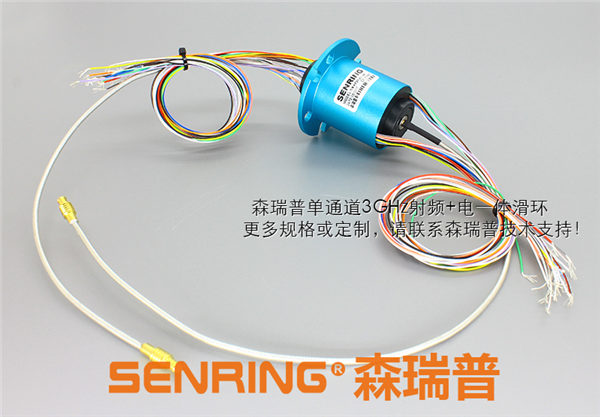

外徑32mm法蘭安裝規格射頻與電信號一體滑環

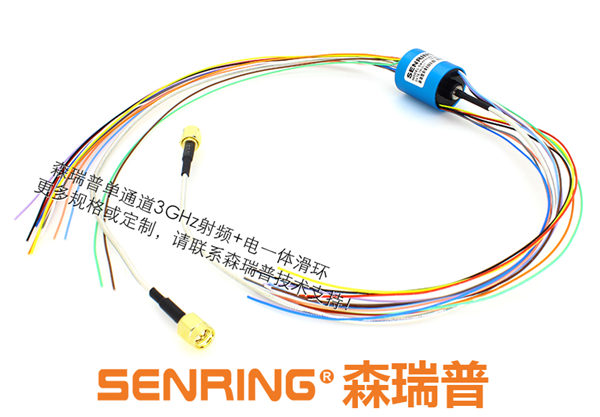

外徑22mm無法蘭規格射頻與12路2A電信號一體滑環
外徑22mm無法蘭規格射頻與12路2A電信號一體滑環細節

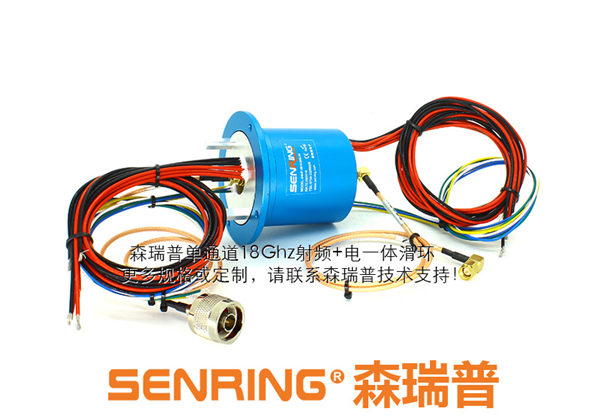

外徑56mm法蘭安裝單通道18GHz高頻+8路5A電流一體滑環

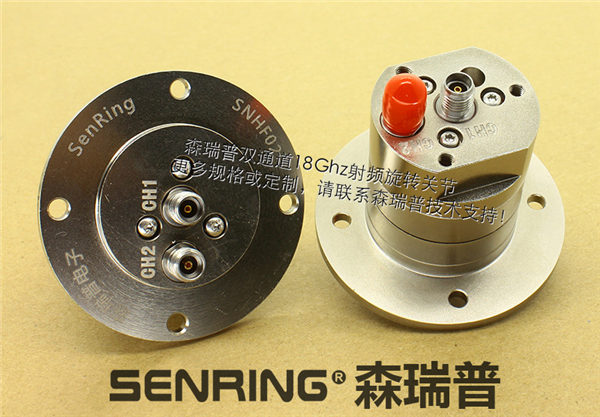

森瑞普純粹的射頻旋轉關節

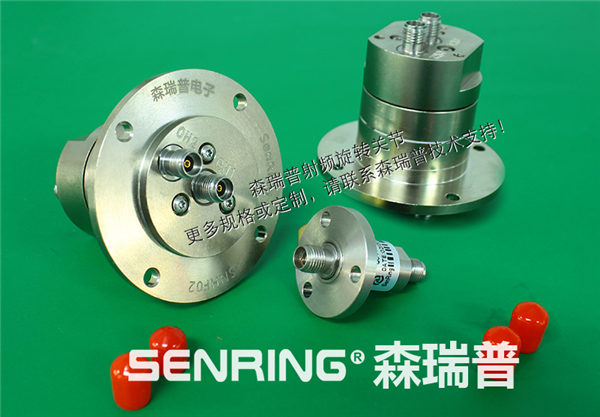

森瑞普純粹的射頻旋轉關節

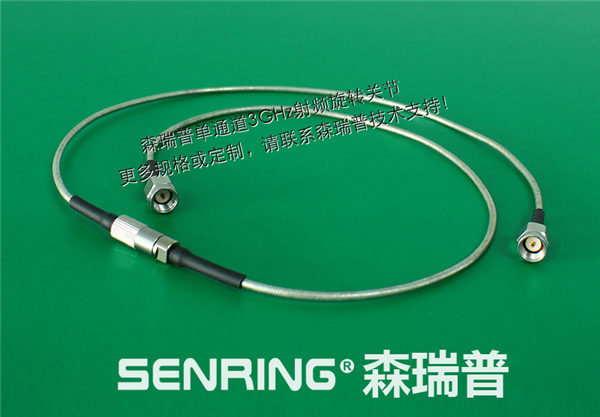

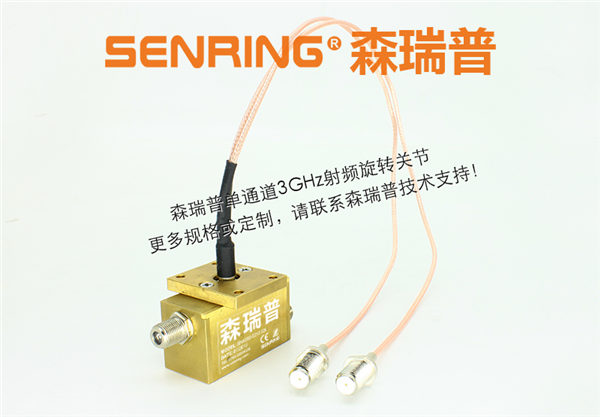

森瑞普單通道DC~3GHz同軸旋轉關節
森瑞普單通道DC~3GHz同軸旋轉關節
